MODUŁ PRZEKAŹNIKOWY Pulsar AWZ513

Symbol: 38093

Dostępność: 12 szt.

Cena: 28.00

szt.

Dostępność i dostawa

Wysyłka w ciągu: natychmiast
Cena przesyłki:
9.99
  • Paczkomaty InPost 9.99
  • Kurier DPD 15.99
  • Kurier gabaryt 15.99
  • Kurier InPost pobranie 26.99

Więcej o produkcie

Waga
0.05 kg
EAN:
5906881441732

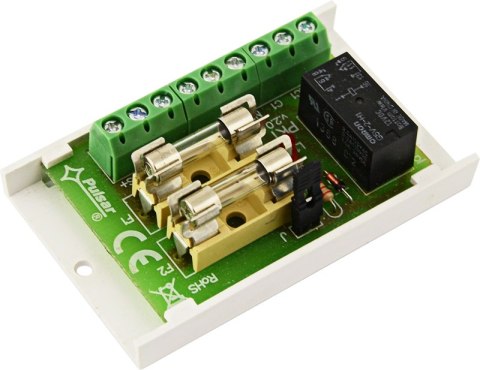

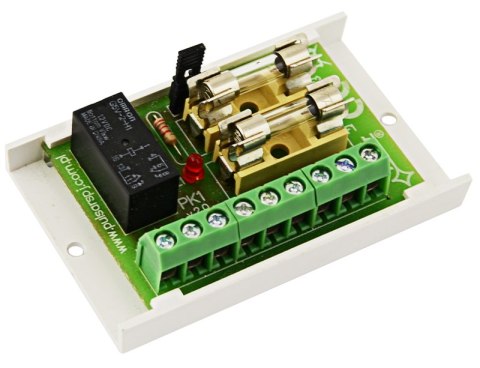

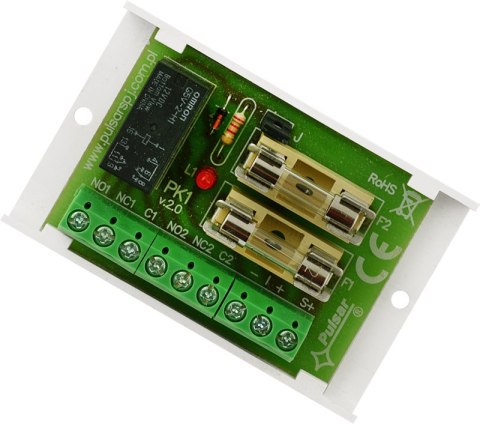

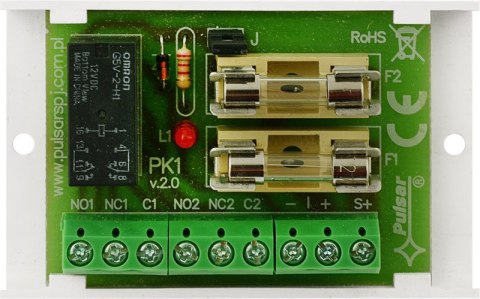

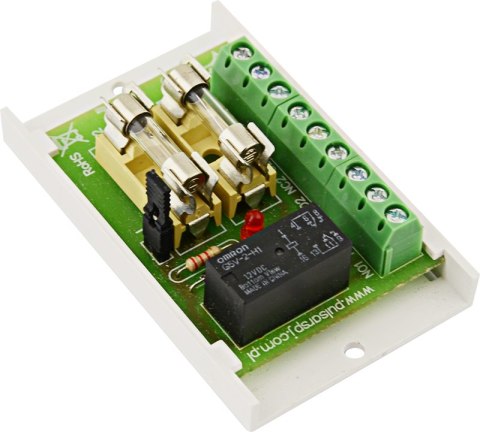

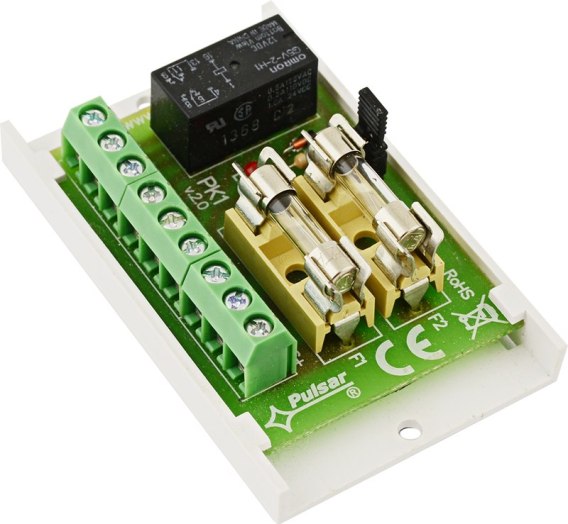

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ513

Model: AWZ513

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ513 - NAJWAŻNIEJSZE CECHY:

  • Zasilanie: 10 - 14 V DC
  • Bezpiecznik: 1 x 2A (TOPIK) + 1 x 0.5A (TOPIK)
  • Wymiary: 70 x 20 x 43 [+/-2 mm]
  • Prąd przełączalny: 2A@30V DC; 2A@50V AC
  • Styki: 1 x C/NC/NO
  • Sygnalizacja: sygnalizacja optyczna LED
  • Gwarancja: 2 lata od daty produkcji

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ513 - PRZEZNACZENIE

Moduł przekaźnikowy PK1 (AWZ513) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada szeregowy bezpiecznik w obwodzie przekaźnika (C, NO, NC)

MODUŁ PRZEKAŹNIKOWY Pulsar AWZ513 - SPECYFIKACJA TECHNICZNA:

  • Napięcie cewki przekaźnika: 10 ÷ 14 V DC (-/+5%),
  • Prąd sterowania cewki: 25 mA@12 V DC
  • Ilość przekaźników: 1
  • Napięcie styków przekaźnika: 30 V DC / 48 V AC
  • Prąd styków przekaźnika: 2 A max.
  • Styki przekaźnika: C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12)
  • Czas załączenia/wyłączenia: 15ms/8ms (-/+5%)
  • Bezpieczniki: F1=2 A, F2=0.5 A
  • Temperatura pracy: -10°C ÷ +40°C
  • Obudowa: brak, konstrukcja typu "open-frame", IP00
  • Wymiary: L=70, W=43, H=20 [mm, +/-2]
  • Waga netto/brutto: 0,04 / 0,06 [kg]
  • Montaż: taśma montażowa lub wkręt montażowy x 2
  • Deklaracje, gwarancja CE, 2 lata od daty produkcji
  • Uwagi: wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika
