Transformatory wideo CCTV po skrętce

Jak działają transformatory wideo CCTV?

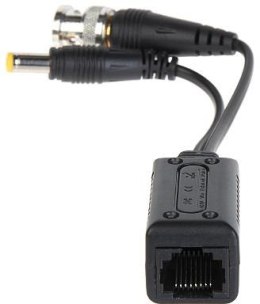

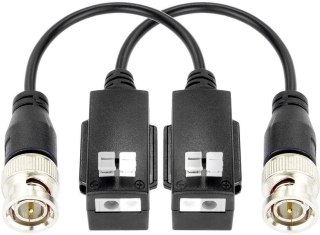

Transformator wideo, nazywany również pasywnym balunem, dopasowuje tor niesymetryczny zakończony złączem BNC do symetrycznej pary przewodów w skrętce. Pozwala to wykorzystać okablowanie UTP do transmisji analogowego obrazu z kamery. Elementy montuje się po obu stronach toru: przy kamerze oraz przy wejściu rejestratora. Zależnie od produktu w opakowaniu może znajdować się jedna sztuka albo komplet.

Pasywny transformator nie zamienia kamery analogowej w urządzenie IP i nie zastępuje zasilacza. Nie należy też zakładać, że każdy model obsłuży dowolny standard lub rozdzielczość. Zgodność trzeba potwierdzić w danych technicznych obu urządzeń i zastosowanego okablowania.

Jak dobrać transformator wideo do instalacji?

Przy wyborze zwróć uwagę na:

• standard sygnału kamery i rejestratora: HD-CVI, HD-TVI, AHD albo CVBS,
• maksymalną obsługiwaną rozdzielczość i pasmo transmisji,
• dopuszczalną długość toru dla konkretnego standardu i jakości przewodu,
• złącze BNC, sposób podłączenia pary przewodów oraz polaryzację,
• warunki montażu i ochronę połączeń przed wilgocią oraz uszkodzeniem.

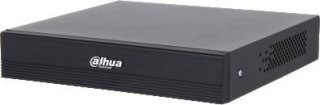

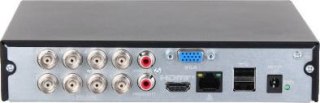

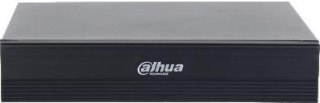

Rzeczywisty zasięg zależy między innymi od kategorii skrętki, jakości miedzi, liczby połączeń pośrednich i poziomu zakłóceń. Przewody sygnałowe warto prowadzić z dala od kabli energetycznych i źródeł silnych zakłóceń. Jeżeli projektujesz kompletny tor analogowy, sprawdź również rejestratory do monitoringu i upewnij się, że ich wejścia obsługują wybrany format obrazu.
