Symbol: 15483
Dostępność:
36
szt.
Cena: 439.00
IP-5-11-M2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Tryb „Long Range" pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.
Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

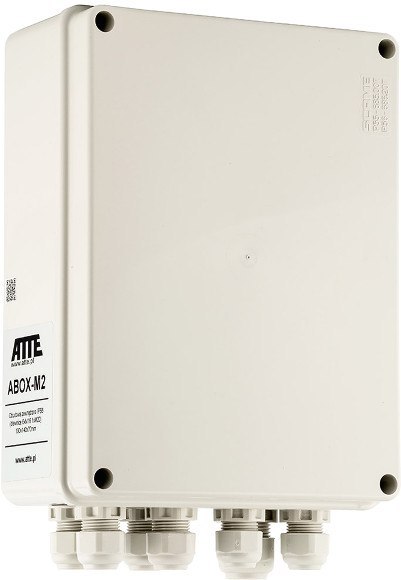

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

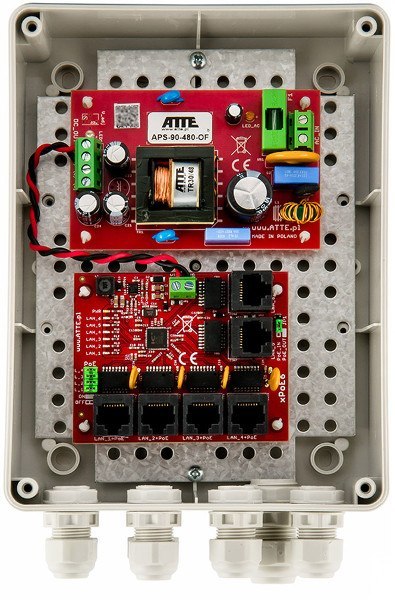

W skład zestawu wchodzą:
| Porty LAN | 6 portów RJ45 10/100Mbps (5xLAN+PoE, 1xUplink) |
| Obsługiwane odbiorniki PoE (standard / moc max) | 802.3af - do 15,4W LAN_1...LAN_5 802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4 |
| Wyjścia PoE (standard / tryb zasilania) | LAN_1...LAN_5 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) | LAN_1...LAN_40,75A / elektroniczne (auto-powrót)LAN_51,25A / elektroniczne (auto-powrót) |
| Mikroprzełączniki SW1 | przełącznik 1 "MODE" - tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
| Tryb pracy "Standard" | przełącznik 1 "MODE" w pozycji OFF LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
| Tryb pracy "Long Range" | przełącznik 1 "MODE" w pozycji ON LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
| Zasilacz sieciowy (rodzaj / typ) | impulsowy SMPS / APS-90-480-OF |
| Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) | 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza) |
| Zabezpieczenie termiczne zasilacza | TSD (thermal shutdown) 130°C, wymaga restartu |
| Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia | 180...240VAC / T3,15A bezpiecznik topikowy F1 |
| 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza) | 96W |
| Sprawność zasilacza | 92% @90W |
| Napięcie wyjściowe zasilacza (zasilania kamer PoE) | 48V +/-2% |
| Montaż obudowy | naścienny, uchwyty montażowe |
| Montaż urządzeń wewnątrz obudowy | systemowe otworowanie 4,8mm w rastrze 10,8mm |
| Zakres temperatur pracy | -25°C...+40°C |
| Obudowa (typ / materiał / kolor / przepusty kablowe) | ABOX-M2 / tworzywo / RAL7035 szary / dławnice 6xM16 oraz 1xM20 |
| Wymiary / masa netto / stopień ochrony | 190x140x70mm / 0,71kg / IP56 |
