Zestaw buforowy do 16 kamer IP switch Po 16P+2G ATTE IPUPS-16-20-R5U0
Model: IPUPS-16-20-R5U0
Przeznaczenie
IPUPS-16-20-R5U0 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 16 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.
Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

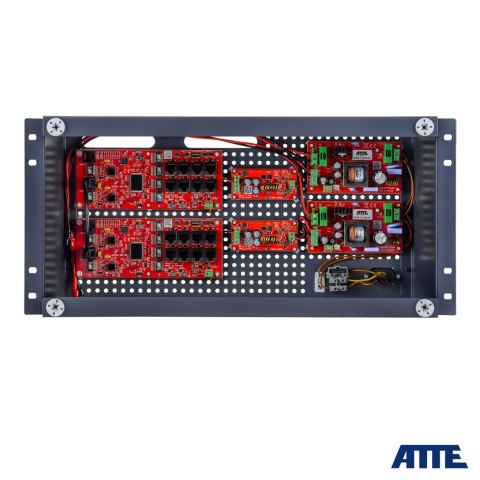

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
Najważniejsze cechy i funkcje:
- obsługa kamer 4K Ultra HD
- możliwość buforowego zasilania 16 odbiorników PoE 802.3at/af lub PASSIVE
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 40W mocy na portach PoE (LAN_1 do LAN_8)
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (90%)
- dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)

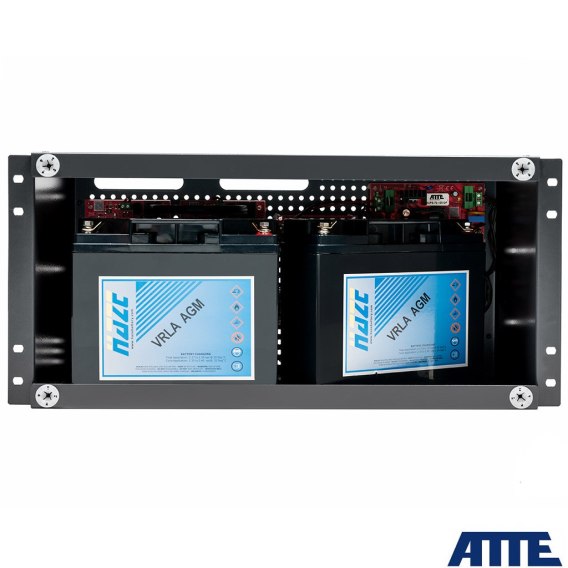

- miejsce na 2 akumulatory 18Ah
- główne przepusty kablowe z tyłu obudowy
- dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy

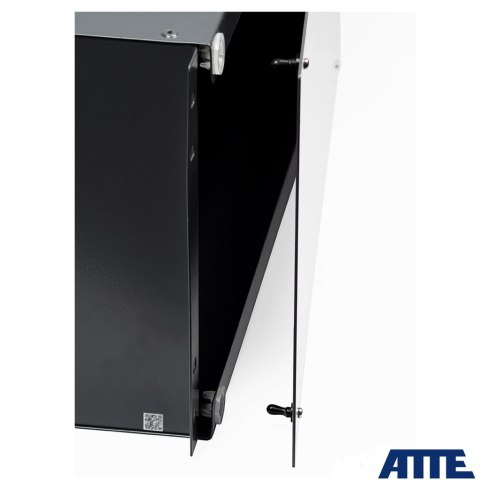

- wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
- grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
- obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
- możliwość zachowania zapasu kabli wewnątrz obudowy
Specyfikacja techniczna
| Porty LAN | 18 portów RJ45(16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) |
| Obsługiwane odbiorniki PoE (standard / moc max) | 802.3af - do 15,4W LAN_1...LAN_8 (Vin >48VDC) 802.3at - do 30W LAN_1...LAN_8 (Vin >48VDC) PoE PASSIVE - do 40W LAN_1...LAN_8 |
| Wyjścia PoE (standard / tryb zasilania) | LAN_1...LAN_8 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) | LAN_1...LAN_8 0,75A / elektroniczny (auto-powrót) |
| Mikroprzełączniki SW1 (DIP switch) | przełączniki 1...8 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_8 |
| Zasilacz sieciowy (rodzaj / typ) | impulsowy SMPS / 2x AUPS-70-120-OF |
| Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) | 9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza) |
| Zabezpieczenie termiczne zasilacza | TSD (thermal shutdown) 130°C, wymaga restartu |
| Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia | 180...240VAC / T3,15A bezpiecznik w listwie zasilania |
| Moc wyjściowa zasilacza (ciągła) | 2 x 72W (144W) współdzielone dynamicznie z ładowaniem akumulatorów (priorytet ma wyjście zasilania) |
| Sprawność zasilacza | 90% @120W |
| Napięcie wyjściowe zasilacza | 12V +/-15% |
| Napięcie wyjściowe PoE (zasilania kamer) | 48V +/- 2% |
| Budżet mocy dla wyjść PoE (maksymalny) | 130W |
| Akumulatory / miejsce w obudowie | 2x akumulator 12V (żelowy lub AGM) / 2x18Ah |
| Prąd ładowania pojedynczego akumulatora | 1A/2A (wybierane zworą JP1) |
| Zabezpieczenie obwodu akumulatora | F6,3A bezpiecznik topikowy F2 |
| Zabezpieczenie akumulatora | odłączenie akumulatora przy napięciu poniżej 10,2V |
| Wyjścia sygnalizacji zasilacza / obciążalność / typ | OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor) |
| Montaż obudowy | szafa RACK 19", śruby M6 (w zestawie) |
| Zakres temperatur pracy | -10°C...+40°C |
| Montaż urządzeń wewnątrz obudowy | systemowe otworowanie 4,8mm w rastrze 10,8mm |
| Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe) | ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej |
| Wymiary / masa netto / stopień ochrony | 5U 180mm (440x220x180mm) / 3,5kg / IP20 |
